Емкости подземные горизонтальные дренажные ЕП, ЕПП
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://habarovsk.snmash.ru/production/rezervuarnoe-oborudovanie/emkosti-podzemnye-ep-epp.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Емкости подземные горизонтальные дренажные ЕП, ЕПП от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкости подземные горизонтальные дренажные ЕП, ЕПП
Емкости подземные горизонтальные дренажные ЕП, ЕПП от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкости подземные дренажные  ЕП, ЕПП
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Рабочая температура:
От -45 до 80 °C
Сейсмичность:
до 9 баллов
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200

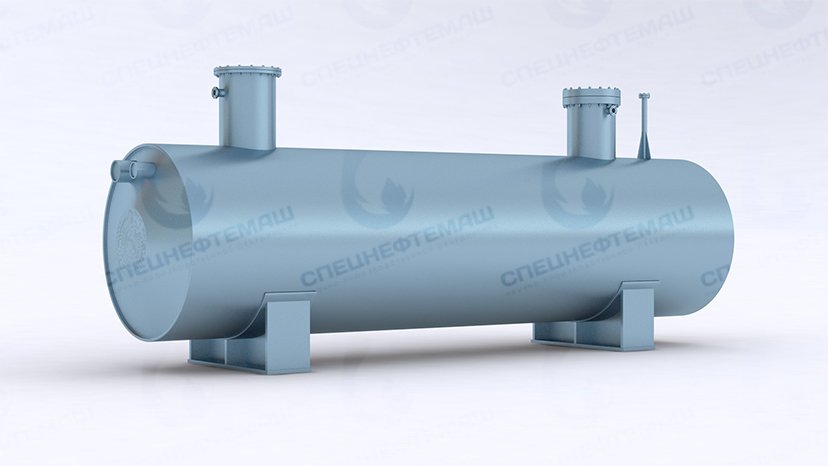

Емкость подземная горизонтальная дренажная (ЕП, ЕПП) - это горизонтальный резервуар, в строении которого присутствуют люки и конические днища и цилинрические обечайки. Люки нужны для откачки продуктов, находящихся на хранении внутри емкости. Откачка производится при помощи насоса погружного типа. Люки также могут быть использованы для регулярного осмотра, а также ремонта конструкции. Производство подземных емкостей для нефтепродуктов ведется в соответствии с имеющимися стандартами и с применением современных способов подготовки металла, его сварки, обработки специальными антикоррозийными средствами и т. д.

Основным направлением деятельности НПО СПЕЦНЕФТЕМАШ является производство емкостей ЕП и ЕПП с номинальным объемом от 1 до 63 м3. Компания давно закрепила свои позиции на рынке и зарекомендовала себя как ответственный поставщик качественных подземных резервуаров. Налаженное производство подземных дренажных емкостей с подогревом и без подогрева позволяет поставлять заказчикам надежные изделия, отвечающие всем требованиям качества.

Особенности использования и сфера применения

Использование емкостей ЕП и ЕПП

Емкость ЕП / ЕПП (емкость подземная дренажная) применяется в различных сферах, но их основной задачей является хранение слитых остатков продуктов нефтеперерабатывающей или любой другой промышленности. В реалиях отечественного рынка существует множество предприятий, нуждающихся в емкостях, в которые можно произвести слив остатков отработанной жидкости. В емкостях для слива дренажа производители также допускают хранение жидких веществ, в составе которых содержится не более 1,8 процента сероводорода.

Типы и виды

Специалисты выделяют два основных типа стальных резервуаров для хранения и слива дренажа:

  • емкости ЕПП с подогревателем;
  • емкости ЕП без подогревателя.

Главным отличием этих двух основных видов является наличие или отсутствие нагревательного элемента и, соответственно, подогрева. Это определяет сферу использования емкостей, а также их эксплуатационные характеристики.

В зависимости от используемого обогревателя подогреваемые емкости подземные горизонтальные можно разделить еще на два подвида:

  • с нагревателем типа змеевик;
  • с использованием нагревающего кабеля.

ООО НПО СПЕЦНЕФТЕМАШ производит все вышеперечисленные типы подземных дренажных ёмкостей.

Эксплуатационные характеристики

Горизонтальные дренажные емкости с подогревом и без обязательно должны иметь покрытие, защищающее внутренние стенки изделия от разрушительного воздействия коррозии. Специалисты рекомендуют эксплуатировать емкостные стальные резервуары ЕП и ЕПП в следующих условиях:

  • хранение продуктов, относящихся ко второму или четвертому классам опасности. Узнать подробнее о классах опасности и получить полный перечень веществ, имеющих этот класс, можно изучив ГОСТ 12.1.007-76;
  • температура продукта хранения не должна быть ниже -15 и выше +80 градусов;
  • давление внутри дренажной емкости с подогревом и без подогрева не должно превышать 0,07 МПа;
  • сливаемые жидкости или продукты деятельности не должны быть плотнее 1000 кг/м³.

В случае использования горизонтальной подземной дренажной емкости в условиях низких температур, необходимо подобрать резервуар с металлическим змеевиком, который будет производить обогрев, используя пароводяную смесь. Того же эффекта обогрева можно добиться применяя подземные вариации с нагревающим кабелем.

Особенности обогрева дренажной емкости ЕПП

Типы обогревателя ЕП:

  1. со змеевиком;
  2. электрическая система обогрева.

Подземный стальной резервуар с подогревом (при помощи кабеля) включает в себя следующие элементы:

  • непосредственно кабель, выступающий в роли модуля нагрева;
  • системы, при помощи которой производится управление температурой и прочими параметрами.

В качестве основного носителя тепла в современной дренажной емкости ЕПП со змеевиком может применяться пар.

Выбор оптимального вида зависит от специфики хранимого продукта, условий окружающей среды и непосредственно пожеланий или требований заказчика.

Ем­кость под­зем­ная дренажная ЕПП с элек­тро­обог­ре­вом: ЕПП со зме­еви­ком:
Емкость ЕПП с электрообогревом Емкость ЕПП с парообогревом

При элек­тро­обогре­ве ис­поль­зуется само­регу­лиру­емый кабель. Система включает в себя:

  • кабель (нагревающий модуль);
  • система управ­ления, состо­ящая из тем­ператур­ных датчи­ков и регу­ляторов темпера­туры.

Этот тип конструкции предполагает наличие нагревающего элемента в виде змеевика. Основным источником подогрева чаще всего выступает водяной пар, иногда может быть использован 60-процентный раствор ДЭГ или вода.

Дополнительно в конструкцию емкости включается колодец, подвергающийся постоянному нагреву.

Технические параметры

Технические параметры емкостей ЕП и ЕПП

Емкости подземные дренажные - это резервуары, эффективная и безопасная работа которых может осуществляться при давлении не больше 0,07 МПа. В соответствии с установленными стандартами подземная емкость с подогревателем и без него может иметь объем от 1 куб. метра до 63 куб. метров. В структуру стального резервуара обязательно входят конические днища, обечайки и два люка, с их помощью осуществляется техническое обслуживание системы. Один люк применяется при сливе хранимой жидкости, а второй - как доступ к подземному стальному резервуару во время профилактических осмотров или при ремонте оборудования. Используя этот люк, специалисты могут производить очистку дренажной емкости, ее продувку или промывку.

В ЕП/ЕПП допустимо хранение продуктов, имеющих класс опасности от второго до четвертого (определить класс опасности продукта можно, ориентируясь на ГОСТ 12.1.007-76).

Температура жидкостей, находящихся внутри дренажной емкости, может варьироваться от -15 до +80 градусов, при этом его кинематическая вязкость не должна превышать 30•10-6 м²/с, а оптимальной плотностью является значение до 1000 кг/м3.

Для обеспечения предельной безопасности и повышения надежности дренажной емкости в ее конструкцию включаются штуцеры и патрубки. Их используют для установки дополнительного оборудования, например, для проведения измерений и контроля работы всей системы.

В компании НПО СПЕЦНЕФТЕМАШ изготовление ЕП(ЕПП) происходит в соответствии с ТУ 3615-001-24009276-2015. Дополнительно в компании можно заказать патрубки и спецоборудование для установки контрольно-измерительных приборов или инструментов для технического обслуживания системы.

Но­ми­наль­ный объ­ем ЕП, м3

Диа­метр обе­чай­ки, мм

Об­щая дли­на, мм

Тол­щи­на стен­ки, мм

Мас­са ЕП

(мас­са ЕПП), кг

8 2000 2900 8 2800 (2850)
12,5 2000 4300 8 2860 (2920)
16 2000 5300 8 3350 (3430)
20 2400 4830 8 3590 (3650)
25 2400 5830 8 4220 (4300)
40 2400 9030 8 5880 (6000)
63 3000 9250 10 8860 (8990)

Материальное исполнение

Решив купить емкость ЕПП или ЕП, нужно учитывать, что они производятся в различных исполнениях. Можно выделить три вида исполнения подземных емкостей и резервуаров:

  • дренажный резервуар 1 исполнения, который рассчитан на температуру воздуха не ниже -20 градусов Цельсия. При производстве применяется сталь Ст3сп;
  • емкость дренажная 2 исполнения — температура может опускаться до -40 градусов. В процессе изготовления применяется сталь 09Г2С-9;
  • подземный резервуар 3 исполнения предполагает использование стали 09Г2С-6 и способен работать в температурном режиме до -60 градусов.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Условные обозначения и маркировка, применяемая при заказе ЕП и ЕПП

Заказать емкости ЕП и ЕПП

Заказывая дренажные емкости подземные горизонтальные ЕП, необходимо знать маркировку, применяемую производителем. Это позволит получить максимум полезной информации о подземном сосуде, не читая его полного описания и инструкции к эксплуатации. В реалиях отечественного производства практикуется следующая маркировка:

ЕП(ЕПП)-1-2-3-4-Т-К, где

  • тип дренажной емкости;
  • 1 - номинальный объем, измеряемый в м3;
  • 2 - диаметр дренажной емкости (измерения даются в соответствии с параметрами внутренней части). Единицей измерения являются миллиметры;
  • 3 - высота горловины. Измеряется в миллиметрах и может быть представлена в трех основных значениях: 900, 1300, 1600 мм;
  • 4 - особенности исполнения;
  • Т - присутствие термической обработки материала;
  • К - наличие подогревателя в штуцере насосного оборудования.

Основные нормативные документы

Оборудование, производимое компанией НПО СПЕЦНЕФТЕМАШ, обязательно соответствует ГОСТу Р 52630-2012 «Сосуды и аппараты стальные сварные». В производстве используются передовые технологии и инновационные решения.

Информация для Заказчиков

В компании НПО СПЕЦНЕФТЕМАШ можно заказать и купить подземные емкости дренажные горизонтальные разных видов, а также специализированное оборудование для их обслуживания и эффективной эксплуатации с доставкой в Хабаровск и другие регионы России и СНГ. Цена нашей продукции одна из самых низких на Российском рынке. Наши специалисты помогут не только определиться с наиболее подходящим видом, но и осуществят их доставку с использованием железнодорожного или автомобильного транспорта.

Для того чтобы сделать заказ, достаточно позвонить в офис компании или связаться с нами по электронной почте. Мы гарантируем высокое качество и надежность изделий, а также их своевременную доставку.

Типовые чертежи

Подземная дренажная ЕП Подземная дренажная ЕПП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Таблица штуцеров емкостей ЕПП

    Обоз­на­че­ние Наз­на­че­ние Раз­ме­ры в за­ви­си­мос­ти от объ­ёма ап­па­ра­та
    А Люк 800
    Б Для на­со­са 700
    В Вход про­дук­та 200
    Д Вы­ход про­дук­та аварий­ный 150
    Е Вы­ход па­ра 100
    Ж Воз­душ­ник 100
    З Для уров­не­мет­ра 65–10
    И Для тер­мо­пре­об­ра­зо­ва­те­ля 50
    К Вход теп­ло­но­си­те­ля 20–50
    Л Вы­ход теп­ло­но­си­те­ля 20–50
  • Основные параметры емкостей ЕПП

    Па­ра­мет­ры ем­кос­ти Зна­че­ние в ем­кос­ти Зна­че­ние в зме­еви­ке
    Дав­ле­ние, МПа ра­бо­чее, не бо­лее 0,07 0,5
    рас­чет­ное 0,07 0,7
    проб­ное 0,2 1
    t,°С рабочая, не более 80 164
    расчетная 100 180
    Среда в емкости: остатки светлых и темных нефте­продуктов, нефть, масла, с содержа­нием Н2S в газовой фазе не более 1,8% объемн.; (для термо­обработаных емкостей свыше 1,8% объемн., а также остатки щелоч­ных сред (РН>5) при любом содер­жании Н2S).
    Харак­терис­тика среды: класс опас­ности — 2,3,4 по ГОСТ 12.1.007-76, кате­гория взрыво­опасности — IIA, IIB по ГОСТ Р 51330.11-99, группа взрыво­опасной смеси — Т3 по ГОСТ Р 51330.5-99, пожаро­опасная.
    Груп­па со­су­да по ОСТ 26 291-94
    При­бав­ка для ком­пен­са­ции кор­ро­зии, мм:
    — без термо­обработ­ки 2,0
    — с термо­обработ­кой 4,0
    Рас­чет­ный срок служ­бы, лет:
    — без тер­мо­обра­бот­ки 20
    — с тер­мо­об­ра­бот­кой 12
    Сей­смич­ность по 12-ти баль­ной шка­ле, бал­лов, не бо­лее 6
  • Габариты емкостей ЕПП

    Обо­зна­че­ние Раз­ме­ры, мм
    D L L1 L2 L3 L4 L5 l1 l2 H H1 h S*
    ЕП 8-2000-1-1(2;3)
    ЕП8-2000-1300-1(2;3)
    2000 2900 2400 500 1050 700 2170 2070 120 3660 1300 600 8
    ЕП 12,5-2000-1-1(2;3)
    ЕП12,5-2000-1300-1(2;3)
    2000 4300 3800 1300 1400 730 2170 2070 200 3660 1300 600 8
    ЕП 16-2000-1-1(2;3)
    ЕП16-2000-1300-1(2;3)
    2000 5300 4800 1300 2200 890 2170 2070 200 3660 1300 600 8
    ЕП 20-2400-1-1(2;3)
    ЕП20-2400-900-1(2;3)
    2400 4830 4200 1300 1700 800 2570 2470 200 3660 900 800 8
    ЕП 25-2400-1-1(2;3)
    ЕП25-2400-900-1(2;3)
    2400 5830 5200 1300 2600 800 2570 2470 200 3660 900 800 8
    ЕП 40-2400-1(2)-1(2;3)
    ЕП40-2400-900-1(2;3)
    ЕП40-2400-1600-1(2;3)
    2400 9030 8400 1300 5600 1000 2570 2470 200 3660
    4360
    900
    1600
    800 8
    ЕП 63-3000-2-1(2;3)
    ЕП63-3000-1000-1(2;3)
    3000 9250 8400 1300 5600 1000 3210 3070 200 4360 1000 1100 10
  • Таблица штуцеров емкостей ЕП

    Обоз­на­че­ние Назначение Раз­ме­ры в за­ви­си­мос­ти от объ­ёма ап­па­ра­та
    А Люк 800
    Б Для на­со­са 700
    В Вход про­дук­та 200
    Д Вы­ход про­дук­та ава­рий­ный 150
    Е Вы­ход па­ра 100
    Ж Воз­душ­ник 100
    З Для уров­не­мет­ра 65–10
    И Для тер­мо­пре­об­ра­зо­ва­те­ля 50
  • Основные параметры емкостей ЕП

    Па­ра­мет­ры ем­кос­ти Зна­че­ние
    Дав­ле­ние, МПа ра­бо­чее, не бо­лее 0,07
    рас­чет­ное 0,07
    проб­ное 0,2
    t,°С ра­бо­чая, не бо­лее 80
    рас­чет­ная 100
    Среда в емкости: остатки светлых и темных нефте­продуктов, нефть, масла, с содержанием Н2S в газовой фазе не более 1,8% объемн.; (для термо­обработаных емкостей свыше 1,8% объемн., а также остатки щелочных сред (РН>5) при любом содержании Н2S).
    Харак­терис­тика среды: класс опасности — 2,3,4 по ГОСТ 12.1.007-76, категория взрыво­опасности — IIA, IIB по ГОСТ Р 51330.11-99, группа взрыво­опасной смеси — Т3 по ГОСТ Р 51330.5-99, пожаро­опасная
    Груп­па со­су­да по ОСТ 26 291-94
    При­бав­ка для ком­пен­са­ции кор­розии, мм:
    — без тер­мо­об­ра­бот­ки 2,0
    — с тер­мо­об­ра­бот­кой 4,0
    Рас­чет­ный срок служ­бы, лет:
    — без тер­мо­об­ра­бот­ки 20
    — с тер­мо­об­ра­бот­кой 12
    Сей­смич­ность по 12-ти баль­ной шка­ле, бал­лов, не бо­лее 6
